✅ En esta guía: Requisitos previos | Componentes necesarios | Cuadro eléctrico solar | Cableado y protecciones | Conexión a red | Normativa | Costes | Errores comunes

Beneficios de una Instalación Preparada

✅ Seguridad:

• 🔒 Protección contra sobretensiones: Los paneles solares generan corriente continua de alto voltaje
• 🔒 Prevención de incendios: Cableado y protecciones adecuadas
• 🔒 Aislamiento correcto: Separación entre circuitos DC y AC
• 🔒 Toma de tierra específica: Protección contra descargas

⚡ Eficiencia:

• ✅ Máximo aprovechamiento: Cableado dimensionado correctamente minimiza pérdidas
• ✅ Gestión inteligente: Integración con sistemas de monitorización
• ✅ Preparada para ampliaciones: Fácil añadir más paneles o baterías
• ✅ Compatibilidad con red: Conexión optimizada para autoconsumo

💰 Ahorro económico:

• ✅ Evita costes adicionales: No hay que rehacer la instalación después
• ✅ Instalación más rápida: Menos días de obra
• ✅ Menos averías: Instalación profesional desde el inicio
• ✅ Mayor vida útil: Componentes adecuados duran más

📜 Cumplimiento normativo:

• ✅ REBT actualizado: Cumple Reglamento Electrotécnico de Baja Tensión
• ✅ Certificación oficial: Boletín eléctrico en regla
• ✅ Acceso a subvenciones: Instalación certificada es requisito
• ✅ Seguro de hogar: Cobertura sin problemas

⚠️ Importante: Una instalación eléctrica no preparada puede provocar problemas graves: cortocircuitos, incendios, pérdida de eficiencia, rechazo de subvenciones y problemas legales. Invertir en una instalación correcta desde el principio es fundamental.

Evaluación de la Instalación Actual

Antes de instalar placas solares, verifica estos aspectos:

1️⃣ Potencia contratada:

• 🔍 Mínimo recomendado: 4,6 kW para instalación solar de 3-5 kW
• 🔍 Ideal: 5,75 kW o superior para instalaciones mayores
• ⚠️ Si es inferior: Necesitarás ampliar potencia (trámite con distribuidora)
• 💰 Coste ampliación: 100-300€ según potencia

2️⃣ Estado del cuadro eléctrico:

• ✅ Cuadro moderno: Con espacio para nuevos componentes (IGA, protecciones DC)
• ✅ Magnetotérmicos actualizados: Según normativa vigente
• ✅ Diferencial de 30mA: Funcionando correctamente
• ❌ Cuadro antiguo: Con fusibles o sin espacio → Necesita renovación
• 💰 Coste nuevo cuadro: 400-800€ (si es necesario)

3️⃣ Cableado existente:

• ✅ Cables de cobre: En buen estado, sección adecuada
• ✅ Instalación reciente: Menos de 15 años
• ⚠️ Cables antiguos: Aluminio, deteriorados → Necesitan renovación
• ⚠️ Sección insuficiente: Para la potencia solar → Ampliar cableado

4️⃣ Toma de tierra:

• ✅ Pica de tierra instalada: Con resistencia < 20 Ω
• ✅ Conexión verificada: Todos los circuitos conectados a tierra
• ❌ Sin toma de tierra: Obligatorio instalar antes de solar
• 💰 Coste instalación tierra: 200-400€

5️⃣ Espacio disponible:

• ✅ Espacio en cuadro: Para inversor, protecciones y contador
• ✅ Espacio para inversor: Zona ventilada, accesible (garaje, trastero)
• ✅ Recorrido de cables: Desde tejado hasta cuadro eléctrico
• ✅ Espacio para baterías: Si planeas instalarlas (ahora o futuro)

Inspección Profesional Previa

Antes de instalar placas solares, es imprescindible una inspección profesional de tu instalación eléctrica.

Qué incluye la inspección:

• 🔍 Revisión del cuadro eléctrico: Estado, capacidad, protecciones
• 🔍 Medición de resistencia de tierra: Verificación de seguridad
• 🔍 Evaluación del cableado: Sección, estado, capacidad
• 🔍 Comprobación de potencia: Suficiente para solar + consumo
• 🔍 Identificación de mejoras necesarias: Antes de instalar solar
• 🔍 Presupuesto de adaptación: Si es necesaria

💰 Coste inspección: 80-150€ (se descuenta si contratas la instalación solar)

⏱️ Duración: 1-2 horas

1. Inversor Solar (Corazón del Sistema)

El inversor convierte la corriente continua (DC) de los paneles en corriente alterna (AC) para tu hogar.

Tipos de inversores:

🔹 Inversor de conexión a red (grid-tie):

• ✅ Más económico: 800-1.500€ (según potencia)
• ✅ Autoconsumo instantáneo: Usa energía solar en tiempo real
• ✅ Vertido de excedentes: Compensación por energía sobrante
• ❌ Sin baterías: No almacena energía
• ❌ Depende de red: Si hay corte de luz, no funciona

🔹 Inversor híbrido (con baterías):

• ✅ Almacenamiento: Usa energía solar por la noche
• ✅ Backup: Funciona aunque haya corte de luz
• ✅ Mayor autosuficiencia: Hasta 90% con baterías
• ✅ Preparado para futuro: Añade baterías cuando quieras
• 💰 Coste: 1.500-3.000€ (sin baterías)

Características importantes:

• ⚡ Potencia nominal: Debe coincidir con potencia de paneles (3-10 kW típico)
• ⚡ Eficiencia: Mínimo 95%, ideal >97%
• ⚡ Garantía: Mínimo 5 años, ideal 10 años
• ⚡ Monitorización: WiFi/4G para control desde móvil
• ⚡ Protecciones integradas: Sobretensión, cortocircuito, temperatura

Marcas recomendadas: Huawei, Fronius, SMA, Victron, Growatt, SolarEdge

2. Protecciones Específicas para Solar

🔹 IGA (Interruptor General Automático):

• ✅ Función: Protege la instalación solar del resto de la vivienda
• ✅ Obligatorio: Según REBT para instalaciones solares
• ✅ Ubicación: En cuadro eléctrico principal
• 💰 Coste: 50-100€

🔹 Protecciones DC (corriente continua):

• ✅ Magnetotérmico DC: Protege circuito entre paneles e inversor
• ✅ Fusibles DC: Protección adicional por string de paneles
• ✅ Seccionador DC: Permite desconectar paneles para mantenimiento
• 💰 Coste conjunto: 100-200€

🔹 Protecciones AC (corriente alterna):

• ✅ Magnetotérmico AC: Protege salida del inversor
• ✅ Diferencial específico: Tipo A o B según inversor
• ✅ Protección contra sobretensiones: Tipo II (obligatorio)
• 💰 Coste conjunto: 150-250€

🔹 Protección contra sobretensiones (varistores):

• ✅ Lado DC: Protege paneles e inversor de rayos
• ✅ Lado AC: Protege instalación de la vivienda
• ✅ Especialmente importante en Mallorca: Tormentas eléctricas
• 💰 Coste: 80-150€ (DC + AC)

3. Cableado Específico

🔹 Cable DC (paneles → inversor):

• ✅ Tipo: Cable solar especial (resistente UV, intemperie, -40°C a +90°C)
• ✅ Sección: 4-6 mm² según distancia y potencia
• ✅ Doble aislamiento: Mayor seguridad
• ✅ Colores: Rojo (positivo), negro (negativo)
• ✅ Conectores MC4: Estancos, específicos para solar
• 💰 Coste: 1,5-3€/metro

🔹 Cable AC (inversor → cuadro):

• ✅ Tipo: Cable RZ1-K o similar (0,6/1 kV)
• ✅ Sección: 6-10 mm² según potencia y distancia
• ✅ Colores normalizados: Marrón/negro (fase), azul (neutro), amarillo-verde (tierra)
• 💰 Coste: 2-4€/metro

🔹 Canalización y protección:

• ✅ Tubo corrugado: Para cables empotrados
• ✅ Canaleta: Para cables en superficie
• ✅ Bandeja metálica: Para grandes instalaciones
• ✅ Separación DC/AC: Cables DC y AC en canalizaciones separadas

💡 Dimensionado correcto:

• ✅ Evita pérdidas: Cable subdimensionado pierde hasta 5-10% de energía
• ✅ Evita sobrecalentamiento: Riesgo de incendio
• ✅ Cumple normativa: Sección mínima según REBT

4. Contador Bidireccional

El contador bidireccional mide tanto la energía que consumes de la red como la que viertes (excedentes).

Características:

• ✅ Obligatorio: Para instalaciones de autoconsumo con excedentes
• ✅ Instalado por distribuidora: Endesa, e-distribución, etc.
• ✅ Telemedida: Lectura remota automática
• ✅ Compensación de excedentes: Descuento en factura
• 💰 Coste: Gratuito (lo instala la distribuidora)
• ⏱️ Plazo instalación: 1-2 meses tras solicitud

⚠️ Importante: La solicitud del contador se hace tras legalizar la instalación solar. Tu instalador gestiona todo el trámite.

5. Sistema de Monitorización

Permite controlar en tiempo real la producción y consumo de tu instalación solar.

Funciones:

• 📊 Producción solar: kWh generados en tiempo real
• 📊 Consumo de la vivienda: kWh consumidos
• 📊 Autoconsumo: Energía solar usada directamente
• 📊 Excedentes: Energía vertida a red
• 📊 Energía de red: kWh comprados cuando no hay sol
• 📊 Ahorro económico: Euros ahorrados
• 📊 Históricos: Datos por día, mes, año
• 📊 Alertas: Notificaciones de fallos o bajo rendimiento

Tipos:

• ✅ Integrado en inversor: WiFi/4G, app móvil (incluido)
• ✅ Medidor externo: Mayor precisión, más funciones (100-300€)
• ✅ Plataforma web: Acceso desde cualquier dispositivo

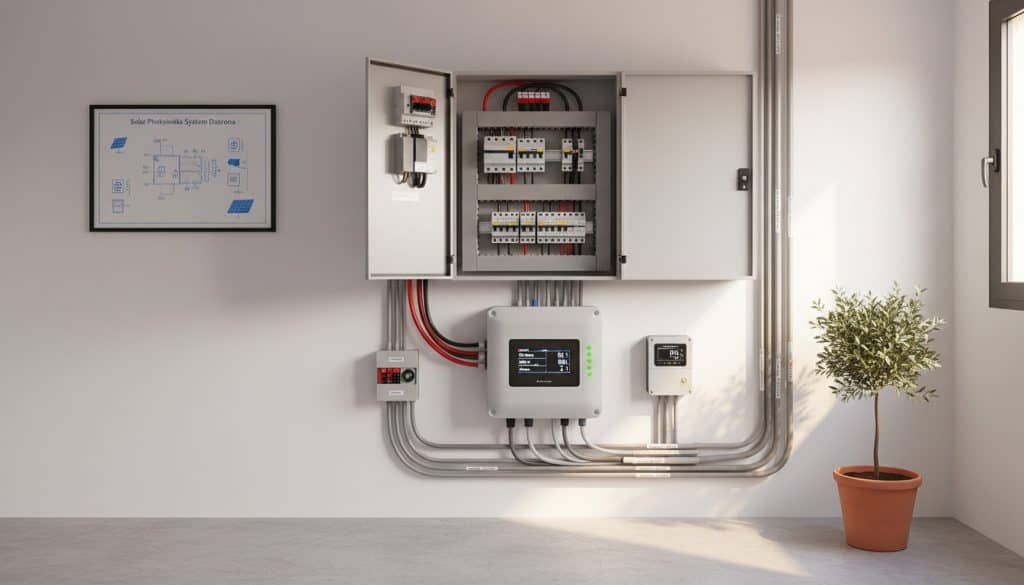

Esquema de Conexión Típico

Orden de componentes en el cuadro (de izquierda a derecha):

1. ICP (Interruptor de Control de Potencia): Instalado por compañía eléctrica
2. IGA (Interruptor General Automático): Protección general de la instalación
3. Diferencial general: 30mA, protección contra contactos indirectos
4. Magnetotérmicos por circuito: Iluminación, enchufes, cocina, etc.
5. Línea específica para solar:
   • Magnetotérmico AC (salida inversor)
   • Diferencial tipo A o B (según inversor)
   • Protección sobretensiones AC
6. Conexión a inversor: Cable AC desde cuadro

En el inversor o cuadro auxiliar DC:

• 🔹 Seccionador DC: Desconexión manual de paneles
• 🔹 Protección sobretensiones DC: Contra rayos
• 🔹 Magnetotérmico DC: Protección circuito DC
• 🔹 Fusibles por string: Si hay varios strings de paneles

Opciones de Cuadro Eléctrico

🔹 Opción 1: Ampliar cuadro existente

• ✅ Ventaja: Más económico si hay espacio
• ✅ Requisito: Cuadro moderno con espacio libre
• 💰 Coste: 200-400€ (componentes + instalación)

🔹 Opción 2: Cuadro auxiliar para solar

• ✅ Ventaja: No modifica cuadro principal
• ✅ Ideal si: Cuadro principal sin espacio o antiguo
• ✅ Ubicación: Junto a inversor (garaje, trastero)
• 💰 Coste: 300-500€ (cuadro + componentes + instalación)

🔹 Opción 3: Renovación completa del cuadro

• ✅ Ventaja: Instalación completamente actualizada
• ✅ Recomendable si: Cuadro muy antiguo (fusibles, sin diferencial)
• ✅ Incluye: Nuevo cuadro + protecciones + preparación solar
• 💰 Coste: 800-1.500€ (según tamaño vivienda)

Modalidades de Autoconsumo

🔹 Autoconsumo sin excedentes:

• ✅ Funcionamiento: Toda la energía solar se consume en casa
• ✅ Excedentes: Se desconectan automáticamente (antivertido)
• ✅ Ventaja: Trámites más sencillos
• ❌ Desventaja: Pierdes energía sobrante
• 💡 Recomendable: Solo si no puedes verter a red (comunidad, etc.)

🔹 Autoconsumo con excedentes (recomendado):

• ✅ Funcionamiento: Energía sobrante se vierte a red
• ✅ Compensación: Descuento en factura por excedentes
• ✅ Precio compensación: ~0,05-0,08€/kWh (según comercializadora)
• ✅ Ventaja: Aprovechas toda la energía generada
• ✅ Requisito: Contador bidireccional (gratuito)
• 💡 Recomendable: En la mayoría de casos

💡 Ejemplo de compensación:

• 📊 Produces: 500 kWh/mes
• 📊 Consumes: 300 kWh de día (autoconsumo) + 200 kWh de noche (red)
• 📊 Excedentes: 200 kWh vertidos a red
• 💰 Compensación: 200 kWh × 0,06€ = 12€ de descuento en factura

Trámites de Legalización

Tu instalador se encarga de todos los trámites:

1️⃣ Antes de la instalación:

• 📋 Licencia de obras: Si es necesaria (según municipio)
• 📋 Autorización comunidad: Si es vivienda en bloque

2️⃣ Tras la instalación:

• 📋 Certificado de instalación: Emitido por instalador autorizado
• 📋 Boletín eléctrico: Registro en organismo autonómico
• 📋 Licencia de actividad: Si potencia > 10 kW

3️⃣ Conexión a red:

• 📋 Solicitud a distribuidora: Endesa, e-distribución, etc.
• 📋 Instalación contador bidireccional: 1-2 meses
• 📋 Contrato de compensación: Con comercializadora

4️⃣ Registro oficial:

• 📋 Registro de autoconsumo: En Industria (autonómico)
• 📋 Comunicación a Hacienda: Para deducciones fiscales

⏱️ Plazo total: 2-4 meses desde instalación hasta compensación activa

💰 Coste trámites: Incluido en presupuesto de instalación solar

Reglamentos y Normas

📖 REBT (Reglamento Electrotécnico de Baja Tensión):

• ✅ ITC-BT-40: Instalaciones generadoras de baja tensión
• ✅ Protecciones obligatorias: IGA, diferenciales, magnetotérmicos, sobretensiones
• ✅ Secciones de cable: Mínimas según potencia y distancia
• ✅ Toma de tierra: Obligatoria y verificada

📖 RD 244/2019 (Autoconsumo):

• ✅ Simplifica trámites: Menos burocracia que antes
• ✅ Elimina impuesto al sol: No hay cargos por autoconsumo
• ✅ Autoconsumo colectivo: Permite compartir instalación
• ✅ Compensación de excedentes: Regulación oficial

📖 Código Técnico de la Edificación (CTE):

• ✅ Edificios nuevos: Obligatorio % de energía renovable
• ✅ Rehabilitaciones: Recomendable integrar solar

📖 Normativa municipal:

• ✅ Licencia de obras: Según ordenanza municipal
• ✅ Protección patrimonio: Restricciones en zonas protegidas
• ✅ Bonificaciones: IBI, ICIO (varía por municipio)

💡 Importante: Estos costes suelen estar incluidos en el presupuesto global de la instalación solar. Un instalador profesional te dará un precio cerrado que incluye paneles, inversor, estructura, instalación eléctrica, protecciones y legalización.

Problemas Frecuentes y Cómo Prevenirlos

❌ Error 1: No revisar la instalación antes de instalar solar

• 🚨 Consecuencia: Descubres problemas a mitad de obra, costes adicionales, retrasos
• ✅ Solución: Inspección profesional previa obligatoria

❌ Error 2: Cuadro eléctrico sin espacio o antiguo

• 🚨 Consecuencia: No se pueden instalar protecciones necesarias
• ✅ Solución: Ampliar cuadro o instalar cuadro auxiliar

❌ Error 3: Cable subdimensionado

• 🚨 Consecuencia: Pérdidas de energía 5-10%, sobrecalentamiento, riesgo de incendio
• ✅ Solución: Cálculo profesional de sección según potencia y distancia

❌ Error 4: Sin toma de tierra o deficiente

• 🚨 Consecuencia: Riesgo de electrocución, no pasa inspección, no se legaliza
• ✅ Solución: Instalar pica de tierra y verificar resistencia < 20 Ω

❌ Error 5: Protecciones inadecuadas o ausentes

• 🚨 Consecuencia: No cumple normativa, riesgo de daños en equipos, no se legaliza
• ✅ Solución: Instalar todas las protecciones según REBT (IGA, diferenciales, magnetotérmicos, sobretensiones)

❌ Error 6: Mezclar cables DC y AC en misma canalización

• 🚨 Consecuencia: Interferencias, no cumple normativa, riesgo de fallos
• ✅ Solución: Canalizaciones separadas para DC y AC

❌ Error 7: No dejar espacio para futuras ampliaciones

• 🚨 Consecuencia: Difícil añadir más paneles o baterías después
• ✅ Solución: Diseñar instalación escalable desde el inicio

❌ Error 8: Contratar instalador no autorizado

• 🚨 Consecuencia: No puede emitir boletín, no se legaliza, pierdes subvenciones, sin garantías
• ✅ Solución: Verificar que instalador tiene certificación oficial

Verifica Estos Puntos Antes de Instalar

☑️ Instalación eléctrica general:

• ☐ Cuadro eléctrico moderno (magnetotérmicos, no fusibles)
• ☐ Diferencial de 30mA funcionando correctamente
• ☐ Toma de tierra instalada y verificada
• ☐ Cables de cobre en buen estado
• ☐ Potencia contratada suficiente (mín. 4,6 kW)
• ☐ Boletín eléctrico actualizado

☑️ Espacio y ubicación:

• ☐ Espacio en cuadro para nuevas protecciones
• ☐ Ubicación para inversor (ventilada, accesible)
• ☐ Recorrido viable para cables desde tejado
• ☐ Espacio para futuras baterías (opcional)

☑️ Componentes específicos para solar:

• ☐ IGA (Interruptor General Automático)
• ☐ Protecciones DC (magnetotérmico, seccionador)
• ☐ Protecciones AC (magnetotérmico, diferencial)
• ☐ Protección contra sobretensiones (DC y AC)
• ☐ Cable solar específico (DC)
• ☐ Cable AC dimensionado correctamente
• ☐ Conectores MC4 para paneles

☑️ Documentación y trámites:

• ☐ Inspección previa realizada
• ☐ Presupuesto detallado con todos los componentes
• ☐ Instalador autorizado y certificado
• ☐ Trámites de legalización incluidos
• ☐ Garantías por escrito

¿Puedo instalar placas solares si mi instalación eléctrica es antigua?

Sí, pero probablemente necesitarás actualizarla. Una instalación antigua (más de 25 años) suele requerir renovación del cuadro eléctrico, instalación de toma de tierra y actualización de protecciones. El coste adicional es de 800-1.500€, pero es una inversión necesaria para seguridad y eficiencia.

¿Cuánto cuesta preparar la instalación eléctrica para solar?

Depende del estado actual. Si tu instalación es moderna y está en buen estado, entre 500-800€ (protecciones específicas y adaptaciones). Si necesitas renovar el cuadro o instalar toma de tierra, entre 1.000-2.000€. Estos costes suelen estar incluidos en el presupuesto global de la instalación solar.

¿Es obligatorio el boletín eléctrico para instalar placas solares?

Sí, es obligatorio. La instalación solar debe estar legalizada con un certificado de instalación y boletín eléctrico emitido por un instalador autorizado. Sin esto, no puedes conectar a red, no recibes compensación por excedentes y pierdes las subvenciones.

¿Puedo instalar yo mismo las placas solares?

No es recomendable ni legal. La instalación debe realizarla un instalador eléctrico autorizado que pueda emitir el certificado y boletín eléctrico. Además, trabajar con corriente continua de alto voltaje (hasta 600V) es peligroso sin formación específica. Una instalación mal hecha puede provocar incendios, electrocuciones y pérdida de garantías.

¿Cuánto tiempo se tarda en preparar la instalación eléctrica?

Si solo necesitas adaptaciones menores (ampliar cuadro, protecciones), 1 día. Si necesitas renovar el cuadro completo o instalar toma de tierra, 2-3 días. La instalación de los paneles solares se hace después, en 1-2 días adicionales. Total: 2-5 días de obra según complejidad.

Instalaciones Eléctricas para Energía Solar en Mallorca

En Solintex Balear, somos especialistas en preparación de instalaciones eléctricas para energía solar en Mallorca. Nuestro equipo de electricistas certificados garantiza una instalación segura, eficiente y completamente legalizada.

• ✅ Inspección previa gratuita: Evaluamos el estado de tu instalación
• ✅ Diseño personalizado: Adaptado a tu vivienda y necesidades
• ✅ Instalación completa: Desde preparación eléctrica hasta paneles funcionando
• ✅ Componentes de calidad: Inversores, protecciones y cableado certificados
• ✅ Legalización incluida: Boletín eléctrico y todos los trámites
• ✅ Gestión de subvenciones: Te ayudamos a conseguir todas las ayudas
• ✅ Garantía total: 10 años en instalación, 25 años en paneles
• ✅ Mantenimiento y soporte: Servicio postventa completo
• ✅ Presupuesto cerrado: Sin sorpresas ni costes ocultos

☀️ Solicita tu Inspección Previa Gratuita

                        Evaluamos tu instalación · Presupuesto completo · Sin compromiso

                                                              Pedir Inspección Gratis

💡 Empieza con buen pie: Una instalación eléctrica correctamente preparada es la base de un sistema solar eficiente y duradero. En Solintex Balear nos encargamos de todo: desde la inspección inicial hasta la conexión a red y compensación de excedentes. Tu tranquilidad y ahorro energético son nuestra prioridad.
